MÁNG CÁP - CABLE TRUNKING( W100 x 100)

TRUNKING

MÁNG CÁP - CABLE TRUNKING( W100 x 100)Vật liệu:

Thép ( cán nóng hoặc cán nguội) sơn tĩnh điện, thép mạ kẽm, hoặc

nhúng nóng. Chiều dài tiêu chuẩn: 2.4m hoặc 2.5 m/cây
Kích thước chiều rộng: 100 mm
Kích thước chiều cao:100 mm

Màu thông dụng: trắng, kem nhăn, kem láng, hoặc cam.

MÁNG CÁP - CABLE TRUNKING( W100 x 100)Vật liệu:

Thép ( cán nóng hoặc cán nguội) sơn tĩnh điện, thép mạ kẽm, hoặc

nhúng nóng. Chiều dài tiêu chuẩn: 2.4m hoặc 2.5 m/cây

Kích thước chiều rộng: 100 mm
Kích thước chiều cao:100 mm

Màu thông dụng: trắng, kem nhăn, kem láng, hoặc cam.

Máng cáp - Khay cáp  - Khay điện - Cable tray (KC):

- Khay cáp ( hay còn gọi là khay điện hoặc cable tray ) là khay dẫn dùng cho việc lắp đặt dây và cáp điện trong các nhà máy, chung cư, cao ốc...
- Đặc tính tiêu chuẩn:
Vật liệu: Tole sơn tĩnh điện, tole mạ kẽm
Chiều dài tiêu chuẩn: 2.4m hoặc 2.5 m/cây
Kích thước chiều rộng: 100 ÷ 400 mm.
Kích thước chiều cao: 50 ÷ 150
Màu thông dụng: trắng, kem nhăn hoặc cam.
- Một số quy cách thông dụng so với CABLE TRUNKING( W100 x 50):
KÝ HIỆU
KÍCH THƯỚC
CHIỀU DÀY THAM KHẢO(mm)
H (mm)
W (mm)
KC 50x100
50
100
0.8
KC 50x150
50
150
1.0
KC 50x200
50
200
1.2
KC 50x250
50
250
1.2
KC 50x300
50
300
1.2
KC 50x400
50
400
1.5
KC 100x150
100
150
1.0
KC 100x200
100
200
1.2
KC 100x250
100
250
1.2
KC 100x300
100
300
1.2
KC 100x400
100
400
1.5



II.2 Co ngang khay cáp - Co khay điện - Flat bend cable tray :
- Co ngang khay cáp ( Hay còn gọi là Co L) dùng để chuyển hướng hệ thống khay theo hướng vuông góc trên cùng một mặt phẳng.

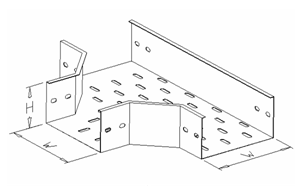

II.3 Tê khay cáp - Tê khay điện - Flat tee cable tray:
- Tê khay cáp ( Hay còn gọi là Ngã Ba) dùng để chia hệ thống khay thành ba hướng trên cùng một mặt phẳng.

II.4 Thập khay cáp - Thập khay điện - Flat four way cable tray:
- Thập khay cáp (Hay còn gọi là Ngã Tư) dùng để chia hệ thống khay cáp thành bốn hướng trên cùng một mặt phẳng.

II.5 Co lên khay cáp - Co lên khay điện - Internal bend cable tray:
- Co lên khay cáp (Hay còn gọi là Co Bụng, Co Trong) dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng lên trên.

II.6 Co xuống khay cáp - Co xuống khay điện - External bend cable tray:
- Co xuống khay cáp (Hay còn gọi là Co Lưng, Co Ngoài) dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng xuống dưới.



II.7 Giảm khay cáp - Giảm khay điện - Reducer cable tray :
- Giảm khay cáp dùng cho việc giảm chiều rộng hoặc vừa giảm chiều rộng vừa giảm chiều cao của hệ thống khay cáp.
